諧波對電力電容器的危害
諧波電流一旦被電容器放大并迭加在電容的基波電流上，這將使流過電容器電流的有效值增加，電力電容器會由于諧波電流引起附加絕緣介質損耗加大、溫度升離，加快電容器絕緣老化，甚至引起過熱使電容器損壞。此外，諧波電流被放大引發的諧波電壓増大一旦迭加在電容的基波電壓上，同樣會使電容器電壓有效值增大，并且電壓峰值也會大増加，造成電容器發生局部放電不能熄滅I這也是電容器損壞的一個主要原因。由于電容器對諧波電流的放大作用，它不僅危害電容器本身，而且會危及電網中的其它電氣設備，嚴重時會造成電氣設備損壞，甚至破壞電網的正常運行，因此，必須要解決好電容器對諧波電流的放大問題，加強諧波的抑制與防范。
產品概述

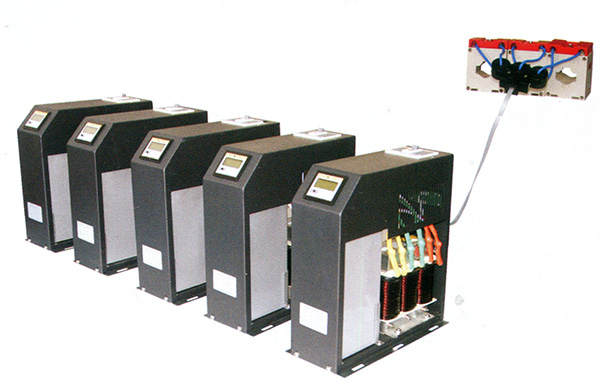

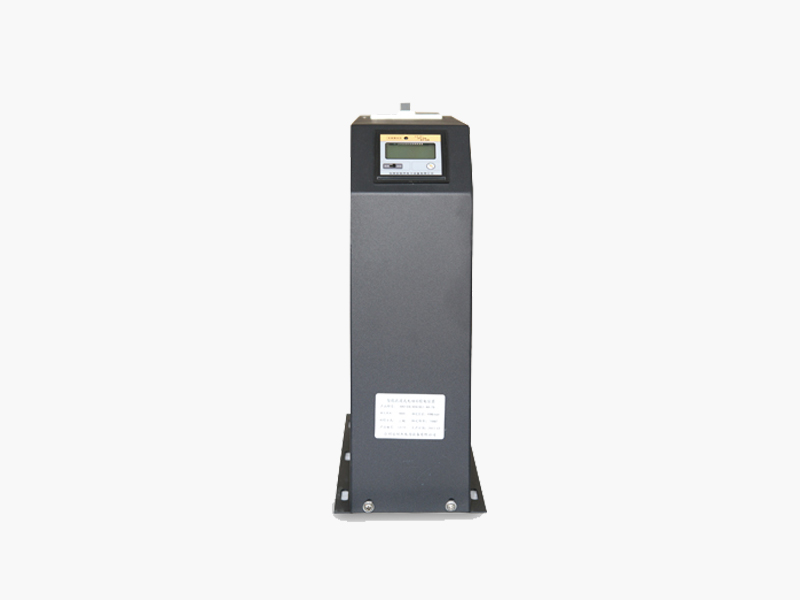

XDZN-B系列抑制諧波式集成電力電容補償裝置(下稱智能濾波式電容器）是由智能測控單元、同步投切開關、智能保護單元、組網單元、顯示單元、一臺丨△型)或一臺（Y型）低壓自愈式電力電容器、高品質電抗器組成的智能無功補償系統。產品具有模塊化、標準化、免維護等特性I具有零投切、分級補償、過電流/電壓彳過溫度保護、故障自診斷、測量、通信、信號、聯機等功能。
XDZN-B系列智能濾波式電容器應用于電網諧波含量嚴重的低壓電力系統中，能夠安全可靠運行，不會產生諧波，對諧波無放大作用，并在一定程度上有吸收諧波的功能。有效的提高了系統功率因數，降低線損，提高電網電能質量。
1、高品質電抗器
XDZN-B系列智能濾波式電容器采用的電抗器工藝獨特。電抗鐵芯采用**低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層玉玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。
線圈采用4級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有**的美感且有**的散熱性能，確保電抗器具有較高的品質因數和極低的溫升，并具有較好的濾波效果。
2、高品質濾波電力電容器
采用濾波式電力電容器，此電容器采用金屬化聚丙烯膜材作為介質；損耗低，實際值低于0.10%電容器自身的能耗低、發熱少、溫升低、工作壽命長；優良的自愈性，過電壓所造成介質局部擊穿能迅速自愈，恢復正常工作，使可靠性大為提高；安全性，內裝自放電電阻和保險裝置，使用安全可靠。
3、同步零投切開關
XDZN-B系列智能濾波式電容器使用XD同步零投切開關，能夠在諧波嚴重情況下實現**過零點投切，并具備電容器投切過程涌流沖擊小、無切除過電壓、無燃弧現象，耐電壓、耐電流沖擊能力強等特點。
4、智能化功能
XDZN-B系列智能濾波式電容器內部均采用工業級、寬溫級元件，所有元件入廠使用前均經過包括高低溫在內的所有指標測試。
除了要求電抗器、濾波電力電容器、同步零投切開關等核心元件具備高品質外，還應具備完善的保護功能，從而能夠保證在電網諧波十分嚴重的場合下安全運行，有效保障電容器安全，延長設備壽命。因此XDZN-B系列智能濾波式電容器同樣具備了過電壓、欠電壓、失壓、短路、電容器過溫保護等功能。
5、模塊化結構
體積小、現場接線簡單、維護方便。只需要增加模塊數量即可實現無功補償系統的擴容。
6、采用液晶顯示界面
采用液晶顯示界面、LED狀態指示燈和按鍵實現人機聯系。液晶顯示器上具有運行工況提示、故障中文提示，LED指示燈具備投運、退運和故障三種運行狀態。
7、故障定位技術
通過實時監測智能電容器內部零投切開關、斷路器、電容器等零部件運行狀況，并在液晶顯示器實時中文提示。便于故障快速定位。從而實現免維護。

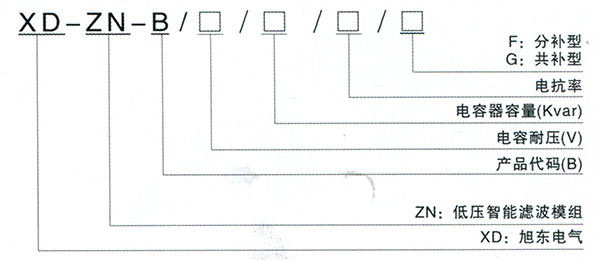

型號命名
1、電源條件
1）額定電壓：AC200V/380V；
2）電壓偏差：額定電壓+20%
3）工頻頻率：50HZ
4）功率消耗：＜0.5w
2、環境條件
1)環境溫度：-45~55℃
2）相對溫度：40℃，20~90%
3）海拔高度：≤4500m
3、電氣安全指標
電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采樣與控制電路防護均符合國家電力行業標準DL/T842-2003《低壓并聯電容器裝置使用技術條件》、GB/T22582-2008《低壓電力電容器功率因數補償裝置》中對應條款要求。
4、測量精度指標
1)電壓：≤0.5%；
2)電流：≤0.5%；
3)溫度：±1℃；
5、同步零投切開關技術指標
1)零投切偏移度：≤2.5%；
2)零投切涌流：≤2.5倍額定電流；
3)耐電壓沖擊：≥AC3500V(DC5000V)；
4)零電流沖擊：≥100倍額定電流。
6、無功控制參數
1)無功容量：?jiǎn)闻_(tái)≤40Kvar（三相）、≤20Kvar（分相）；
2)聯機：≤20臺。
7、可靠性參數
1)電氣投切壽命≥100萬次；
2)控制準確率：100%；
3)電容器容量運行時間衰減率：≤1%/年；
4)電容器容量投切衰減率：≤0.1%/萬次；
5)年故障率：≤0.1%。
